XCL211B082DR降壓DC/DC轉換器Torex

發布時間：2024-05-21 09:37:24     瀏覽：3033

　　XCL211B082DR是一款由Torex生產的超小型降壓DC/DC轉換器，屬于XCL211系列。該系列產品將線圈和控制IC集成在一個封裝內，尺寸僅為3.1mm×4.7mm，高度為1.3mm，這種緊湊的設計簡化了電路板布局，并有助于減少因電路布線引起的錯誤動作或噪聲。

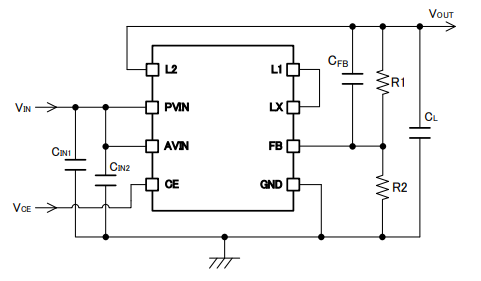

XCL211B082DR降壓DC/DC轉換器Torex

　　該轉換器的輸入電壓范圍為2.7V至6.0V，輸出電壓可以通過外部電阻從0.9V起任意設定，其反饋電壓為0.8V±2%。XCL211系列的工作頻率是固定的，這有助于抑制輸出紋波。軟啟動時間設定為1ms(典型值)，確保輸出電壓能夠快速啟動。限定電流功能設定為4.0A(典型值)，內置的UVLO功能在輸入電壓低于2.4V(典型值)時會強制停止內部驅動晶體管的工作，以保護電路。

　　當CE(Chip Enable)信號為低電平時，內置的CL放電功能會釋放負載電容(CL)中的電荷，從而將待機時的消耗電流控制在1.0μA以下，有助于降低功耗。

　　XCL211B082DR的主要技術參數包括：

　　- 效率：高達94%(在VIN=5.0V，VOUT=3.3V時)

　　- 輸出電流：2.0A

　　- 振蕩頻率：2.4MHz

　　- 最大占空比：100%

　　- 控制方式：PWM(XCL211)或PWM和PFM(XCL212)

　　- 功能：限流(自動返回)、軟啟動、CL放電、UVLO

　　- 輸出電容：推薦使用低ESR陶瓷電容

　　- 工作環境溫度：-40℃至85℃

　　- 包裝：USP-11B01

　　- 環保：符合歐盟RoHS標準，無鉛

　　XCL211B082DR適用于多種應用場景，包括筆記本電腦、打印機、平板電腦和便攜式導航設備(PND)等。其高效率、緊湊的尺寸和豐富的保護功能使其成為電子設備中電源管理的理想選擇。

更多Torex DCDC降壓轉換器可咨詢立維創展。

推薦資訊

  • MTI-Milliren229-0101恒溫晶振OCXO
    MTI-Milliren229-0101恒溫晶振OCXO 2025-06-04 08:59:14

    MTI-Milliren Technologies Inc. 的229-0101 OCXO是一款高可靠性恒溫晶振，專為國防和航空航天應用設計，適用于極端環境（-54°C至+85°C）。其核心性能包括10.23MHz輸出頻率、±1.0E-08熱穩定性、1.0E-09/天的老化率，以及優異的相位噪聲（如10Hz偏移時-123dBc/Hz）。采用鋁合金外殼，尺寸為4.00”×1.375”×1.8”，支持20Vdc供電，主要應用于空間、航空、GPS等嚴苛場景。

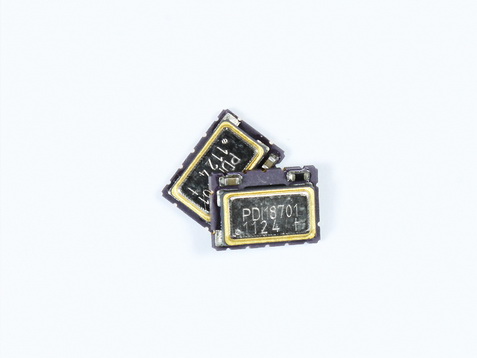

  • Wi2Wi TC6系列高可靠性TCXO溫度補償晶振
