Solitron小信號JFETs
發布時間:2024-10-10 09:12:33 瀏覽:2355

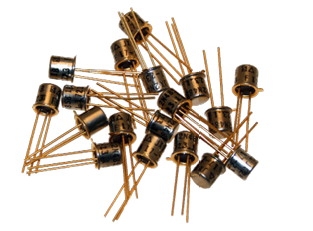

Solitron公司生產的JAN/JANTX/JANTXV標準產品,這些產品是小信號JFETs(結型場效應晶體管)。Solitron是全球領先的QPL(Qualified Products List)JAN/JANTX/JANTXV小信號JFETs的制造商。

以下是這些產品的主要特點:
N-Channel和P-Channel:提供N型和P型兩種類型的JFETs。
低導通電阻:導通電阻小于25Ω。
S級等效篩選:產品經過S級等效篩選,確保質量。
Vishay和Siliconix的優越替代品:這些JFETs是Vishay和Siliconix產品的優越替代品。
N-Channel JFETs型號參數:
| Type Number | Package | 19500/ | BVgss Min | Vgs (off) Min | Vgs (off) Max | Idss Min | Idss Max | R(on) Max |
| 2N3821 | T0-72 | 375 | 50V | 4V | 0.5mA | 2.5mA | ||
| 2N3822 | T0-72 | 375 | 50V | 6V | 2mA | 10mA | ||
| 2N3823 | T0-72 | 375 | 50V | 8V | 4mA | 20mA | ||
| 2N3957 | T0-71 | 50V | 1 | 4.5V | 0.5nA | 5nA | ||
| 2N3958 | T0-71 | 50V | 1 | 4.5V | 0.5nA | 5nA | ||
| 2N4091 | T0-18 | 40V | 5 | 10V | 30nA | |||
| 2N4092 | T0-18 | 40V | 2 | 7V | 15nA | |||
| 2N4093 | T0-18 | 40V | 1 | 5V | 8nA | |||
| 2N4117 | T0-72 | 40V | 0.6 | 1.8V | 0.03pA | 0.09pA | ||
| 2N4118 | T0-72 | 40V | 1 | 3V | 0.08pA | 0.24pA | ||
| 2N4119 | T0-72 | 40V | 2 | 6V | 0.2pA | 0.6pA | ||
| 2N4338 | T0-18/S0T23 | 50V | 0.3 | 1V | 0.2mA | 0.6mA | ||
| 2N4339 | T0-18/S0T23 | 50V | 0.6 | 1.8V | 0.5mA | 1.5mA | ||
| 2N4391 | T0-18 | 40V | 4 | 10V | 50mA | 150mA | ||
| 2N4392 | T0-18 | 40V | 2 | 5V | 25mA | 75mA | ||
| 2N4393 | T0-18 | 40V | 0.5 | 3V | 5mA | 30mA | ||
| 2N4416 | T0-72 | 30V | 6V | 5mA | 15mA | |||
| 2N4856 | T0-18 | 385 | 40V | 4V | 10V | 50mA | 250 | |
| 2N4857 | T0-18 | 385 | 40V | 2V | 6V | 20mA | 100mA | 40Q |
| 2N4858 | T0-18 | 385 | 40V | 0.8V | 4V | 8mA | 80mA | 60Q |
| 2N4859 | T0-18 | 385 | 30V | 4V | 10V | 50mA | 250 | |
| 2N4860 | T0-18 | 385 | 30V | 2V | 6V | 20mA | 100mA | 40Q |
| 2N4861 | T0-18 | 385 | 30V | 0.8V | 4V | 8mA | 80mA | 60Q |
| 2N5911 | T0-78 | 25V | 1V | 5V | 7mA | 40mA | ||
| 2N5912 | T0-78 | 25V | 1V | 5V | 7mA | 40mA |
P-Channel JFETs型號參數:
| Type Number | Package | 19500/ | BVgss Min | Vgs (off) Min | Vgs (off) Max | Idss Min | Idss Max | R(on) Max |
| 2N2609 | T0-18 | 296 | 30V | 1V | 4V | 2mA | 10mA | |
| 2N5114 | T0-18 | 476 | 30V | 5V | 10V | 30mA | 90mA | 90Q |
| 2N5115 | T0-18 | 476 | 30V | 3V | 6V | 16mA | 60mA | 60Q |
| 2N5116 | T0-18 | 476 | 30V | 1V | 4V | 5mA | 25mA | 250 |
這些JFETs適用于需要低導通電阻、低電容、良好隔離和快速開關的應用。它們的高輻射耐受性和空間級處理使它們非常適合衛星和其他空間應用。
推薦資訊

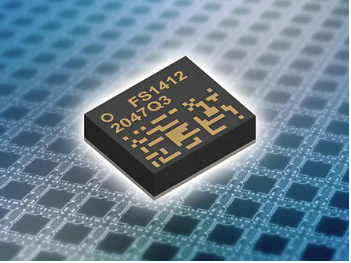

FS1412是TDK的新一代μPOL DC-DC轉換器系列的一員,其尺寸為5.8mm x 4.9 mm x 1.6 mm(長 x 寬 x 高)。該系列轉換器采用了先進的集成技術,旨在提供更高性能、更小尺寸、更易使用和集成度更簡化的解決方案。
